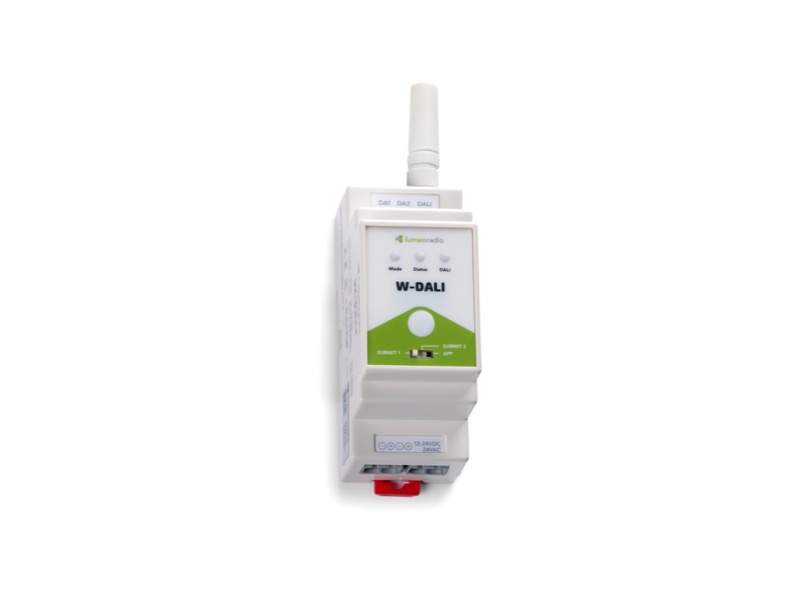

Émetteur DALI HF W-DALI DIN

Développé dans les années 2000, le DALI (Digital Addressable Lighting Interface) est un protocole numérique courant dans les milieux de l’architecture et de l’intégration. Il est principalement dédié à l’éclairage mais permet également une inter-connectivité avec des interrupteurs, des contrôleurs ou des capteurs compatibles DALI.

LumenRadio a lancé le W-DALI, un protocole HF permettant de transmettre du DALI sans fil. Il remplace en tout point le câblage DALI, et offre une souplesse de déploiement inégalée et une connectivité instantanée.

C’est la solution idéale pour des interventions dans des bâtiments où la pose de nouveaux câbles est impossible (rénovation et modernisation) ou pour des extensions de système d’éclairage. Et comme le W-DALI est DALI In / DALI Out, la programmation et la mise en service sont identiques : nul besoin d’apprendre à utiliser un nouveau système ni de changer de luminaires ou de contrôleurs DALI.

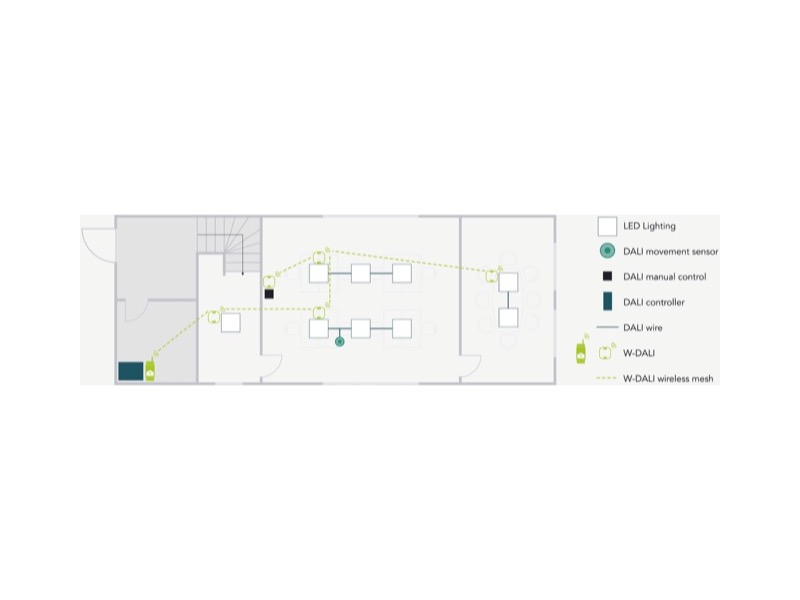

Le W-DALI est une topologie de réseau sans fil maillé et utilise la technologie breveté MiraMesh (2.4 GHz / 8 sauts maximum) pour la communication entre appareils.

Le système W-DALI dispose du brevet Cognitive Coexistence de LumenRadio, qui garantit un réseau auto-optimisé avec une connectivité infaillible et une immunité aux interférences. Ce dernier permet un scan des fréquences radio environ 1 500 fois per seconde et bascule sur une fréquence libre en cas de perturbations sur la fréquence courante. De plus, le signal dispose d’un cryptage en 128-bit, la plus haute protection possible, offrant une sécurité optimum dans la transmission des données HF.

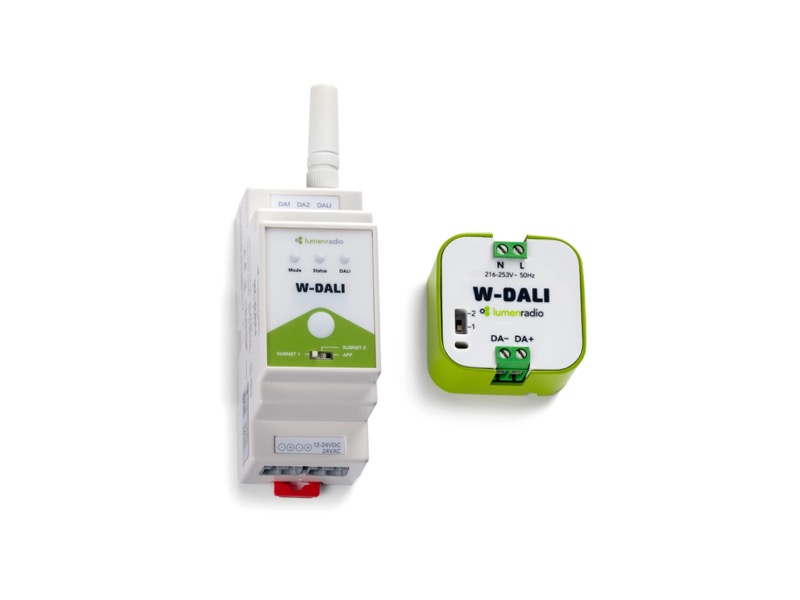

La gamme W-DALI :
- Émetteur W-DALI DIN
- Récepteur W-DALI Node (LRWDALIDNODE)

Note importante : Pour toute information complémentaire, étude et chiffrage, merci d’envoyer vos demandes à archi@esl-france.com.

INFORMATIONS GÉNÉRALES
- Émetteur W-DALI
- Possibilité de le configurer en récepteur W-DALI

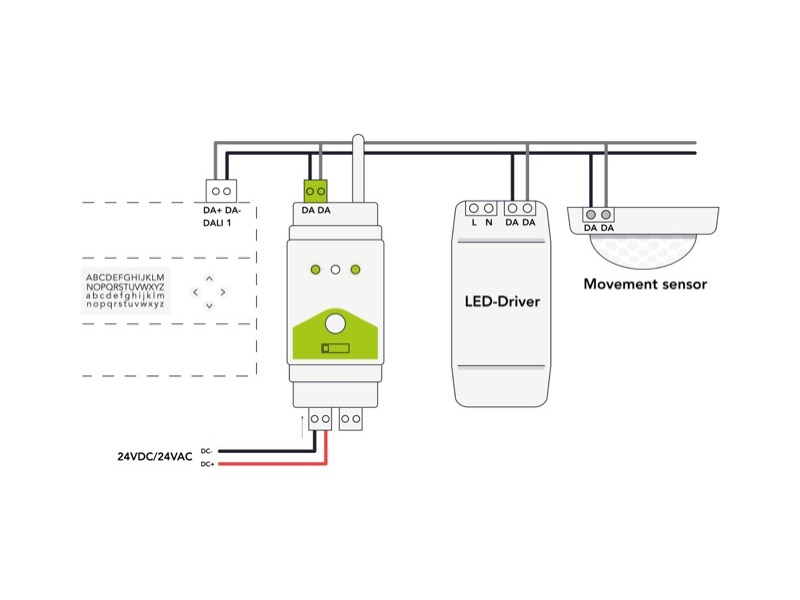

- S’installe généralement dans l’armoire électrique à côté du contrôleur DALI
- Système Plug-and-play
- Peut piloter jusqu’à 128 récepteurs W-DALI Node (LRWDALIDNODE)
- Peut contrôler jusqu’à 128 appareils DALI (64 luminaires + 64 contrôleurs de type capteurs, interrupteurs...)

PROTOCOLES
- Communication bidirectionnelle
- Compatible DALI et DALI-2
- Supporte les protocoles DALI jusqu’à DT8

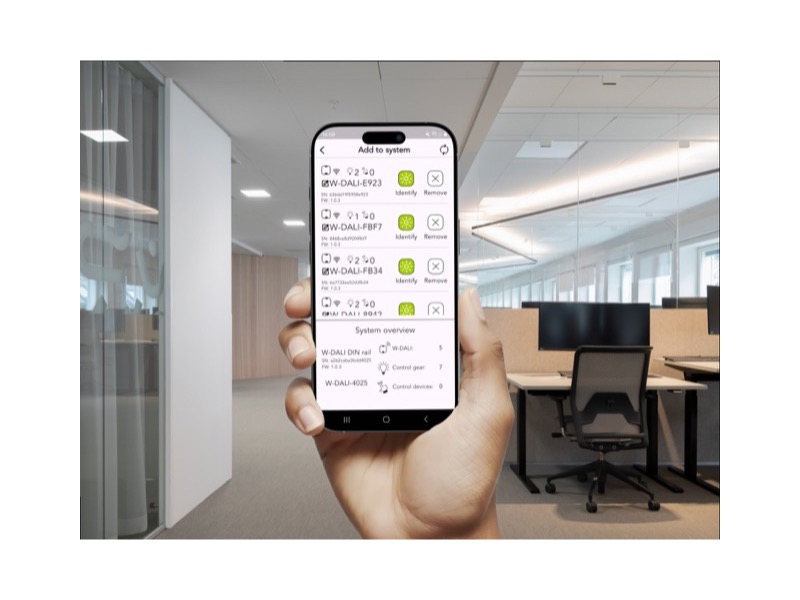

- Bluetooth Low Energy (BLE) pour le contrôle via l’App dédiée
- Temps de démarrage du DALI : < 5 s

FRÉQUENCES RADIO
- Plage de fréquences : 2 402 à 2 480 MHz
- Cryptage : 128-bit
- Distance max de communication en champ libre entre 2 appareils W-DALI : 500 m

ÉLECTRIQUE

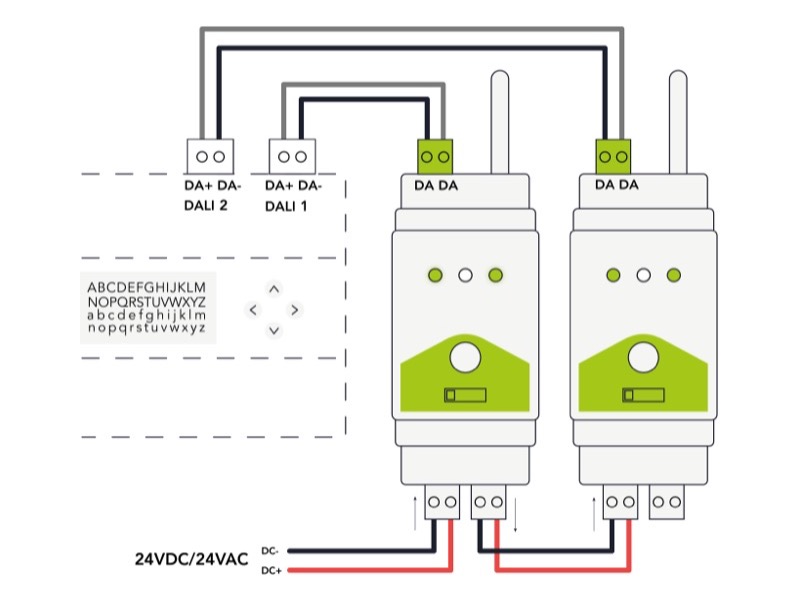

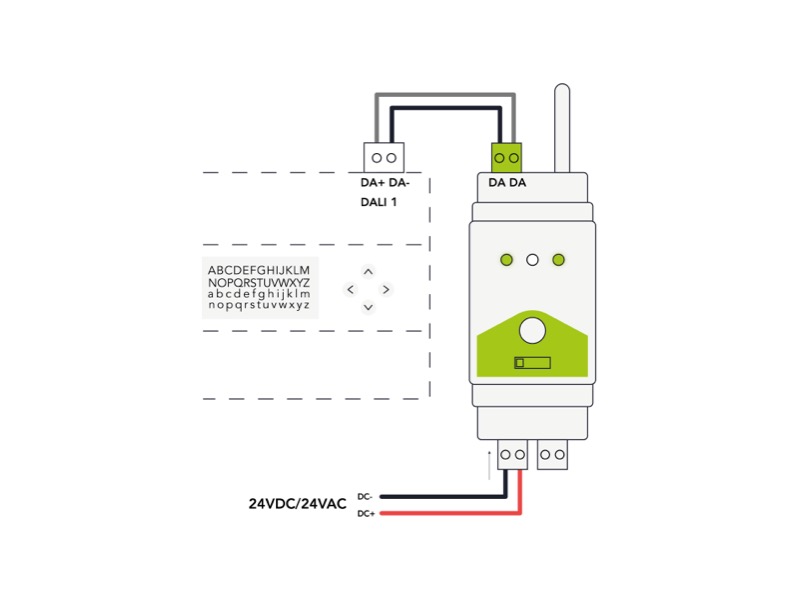

- Alimentation : 24 VAC 50 / 60 Hz ou 12 à 24 VDC (+/- 10 %)

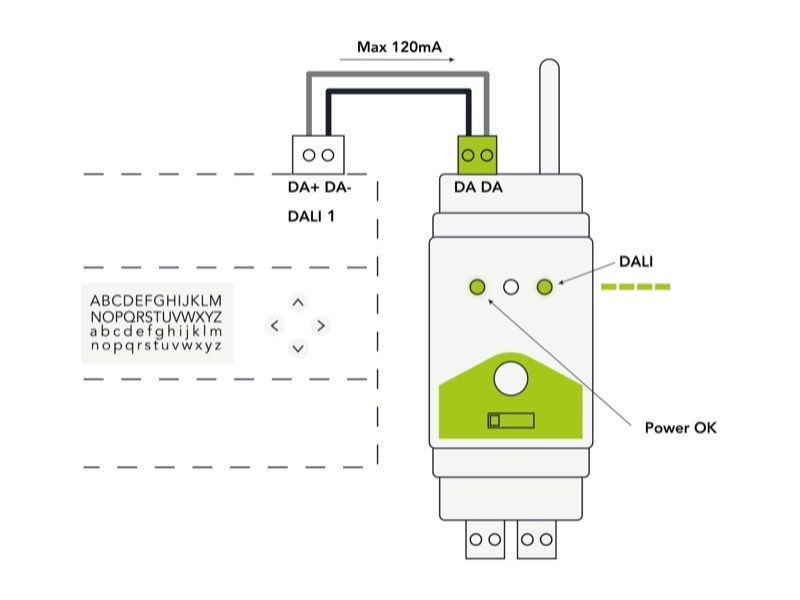

- Possibilité d’alimenter via l’alimentation de bus DALI
- Courant max : 120 mA
- Consommation électrique max : 1 W
- Connectique DALI : bornier à vis détachable
- Connectique alimentation : bornier à vis détachable
- Pour câbles de section 0,2 à 2,5 mm2
- Isolation entre la connectique DALI et les autres borniers

DONNÉES PHYSIQUES

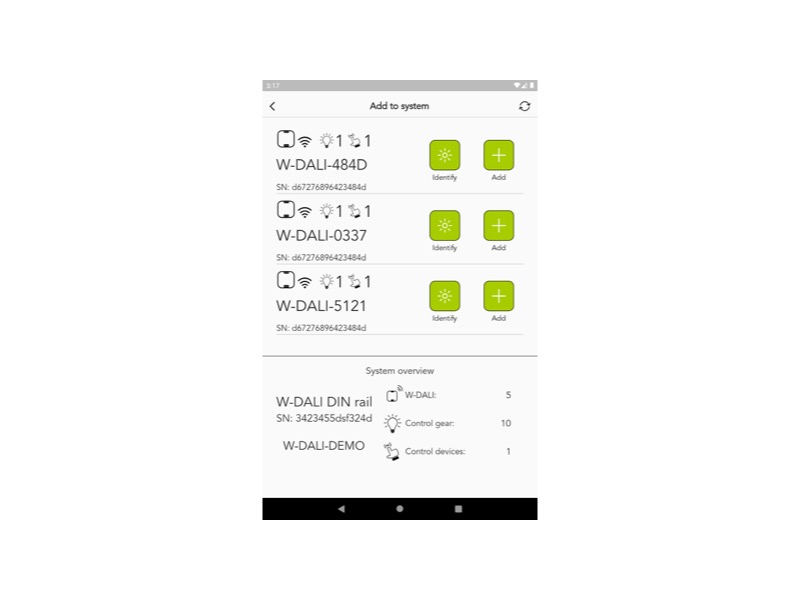

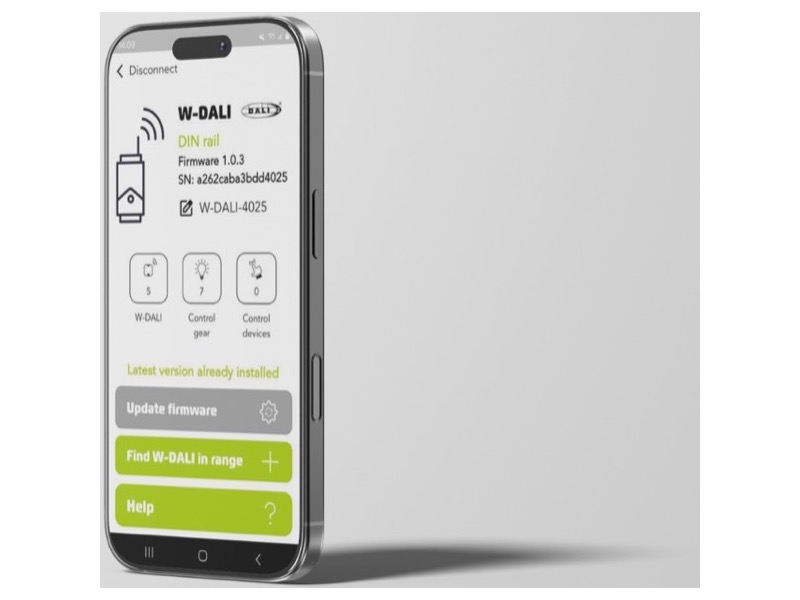

- Configuration et mise à jour de firmware via application W-DALI
- Touche multifonctions (configuration, découverte, appairage, test, etc.)
- LEDs indicatrices d’état (DALI, App, data)
- Connectique antenne : embase N femelle
- Température de fonctionnement : de - 20 à 55 °C
- Température de stockage : - 30 à 80 °C
- Taux d’humidité : 10 à 95 %, sans condensation
- Indice : IP20
- Boitier IP67 pour installation en extérieur en option
- Format rail DIN
- Largeur : 2 modules
- Dimensions : 36 x 93 x 59 mm (sans l’antenne)
- Poids : 75 g
- Garantie : 2 ans

LIVRÉ AVEC
- Antenne 2 dBi sur connecteur N mâle

LOGICIELS
Télécharger l’application W-DALI sur Google Play
Télécharger l’application W-DALI sur l’App Store
