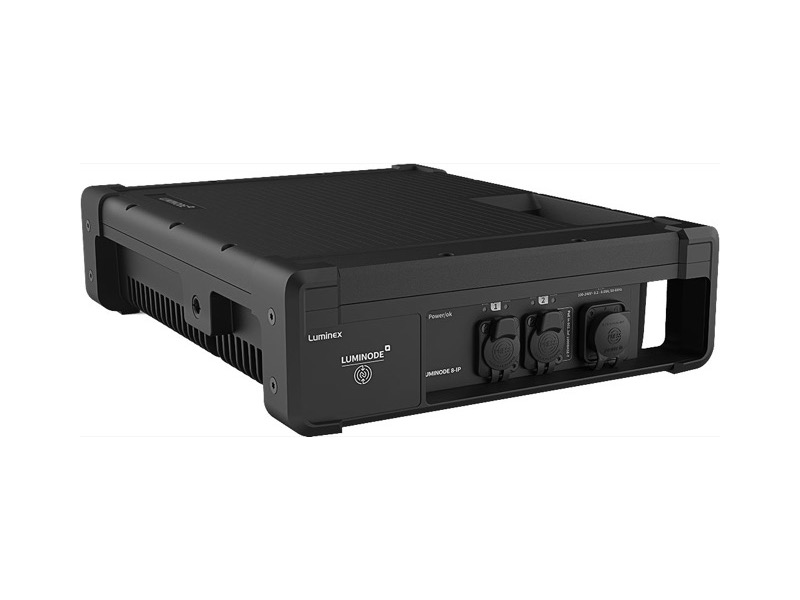

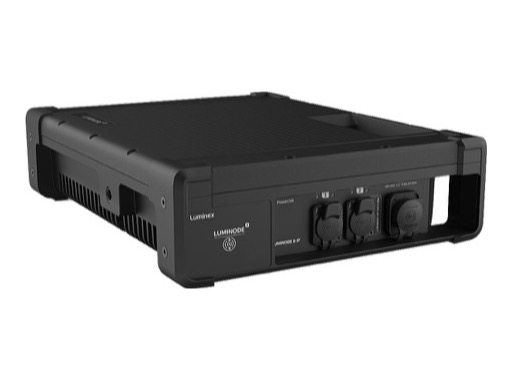

Node LumiNode 8-IP

Le LumiNode 8-IP est un modèle Touring IP65 destiné à des prestations en intérieur comme en extérieur. Il inclut une puce NFC permettant une configuration via l’application Araneo pour Smartphones (iOS ou Androïd), même lorsque le node n’est pas alimenté.

Les LumiNode sont des nodes ou passerelles Ethernet / DMX entièrement conçus et développés chez Luminex pour des applications professionnelles dans le domaine du contrôle de l’éclairage. Le LumiNode n’est pas un simple convertisseur de protocole mais un véritable outil multifonctions qui prend en charge tous les protocoles Ethernet standards de l’éclairage (Art-Net, sACN, KiNET, RTTRpl, etc.) et qui permet de créer des configurations complexes grâce à ses moteurs de traitement : merge HTP ou LTP, Back-up, Crossfade, Switch et Custom (avec SoftPatch) pour traiter et distribuer toutes les informations à l’envi. Ces configurations se réalisent très simplement de façon visuelle via une page web dédiée.

Les LuminNode disposent également d’une gestion RDM débrayable.

Un mode d’enregistrement et de restitution de scènes offre la possibilité de rejouer un état lumineux selon un déclenchement, par exemple en cas de d’urgence grâce à l’entrée contact sec reliée à une alarme incendie (sauf sur LumiNode 1 et LumiNode 8-IP).

La gamme des LumiNode inclue des versions Intégration équipés de connecteurs courants ou de borniers permettant d’obtenir un appareil compact, et des versions Touring montant des connecteurs solides habilités à supporter des manipulations fréquentes. Ils sont disponibles pour 1, 2, 4, 8 (version IP65) ou 12 univers.

Attention : cet appareil est livré sans câble d’alimentation secteur (à commander en accessoire).

INFORMATIONS GÉNÉRALES
- Node Ethernet / DMX IP65 avec 2 ports réseau et 8 ports DMX / RDM spécial prestation

PROTOCOLES
- Protocoles Ethernet supportés : Art-Net (1 à 4), sACN, KiNET v1 & v2, RTTrPL (BlackTrax)
- DMX, RDM
- DMX framerate : 10 à 40 fps / MaB ; 176 à 352 μs

CONFIGURATION ET MONITORING
- Interface web dédiée pour configuration et monitoring
- Jusqu’à 12 moteurs de traitement de l’information au choix : merge HTP, merge LTP, Back-up, Crossfade, Switch et Custom
- Fonction SoftPatch
- Fonction DMX redundancy
- Création de sous-groupes (VLAN)
- Gestion de profils
- Création d’états lumineux
- Le logiciel Araneo permet d’activer les paramètres Reset, Identify, Firmware Update, etc.

CONNECTIQUES

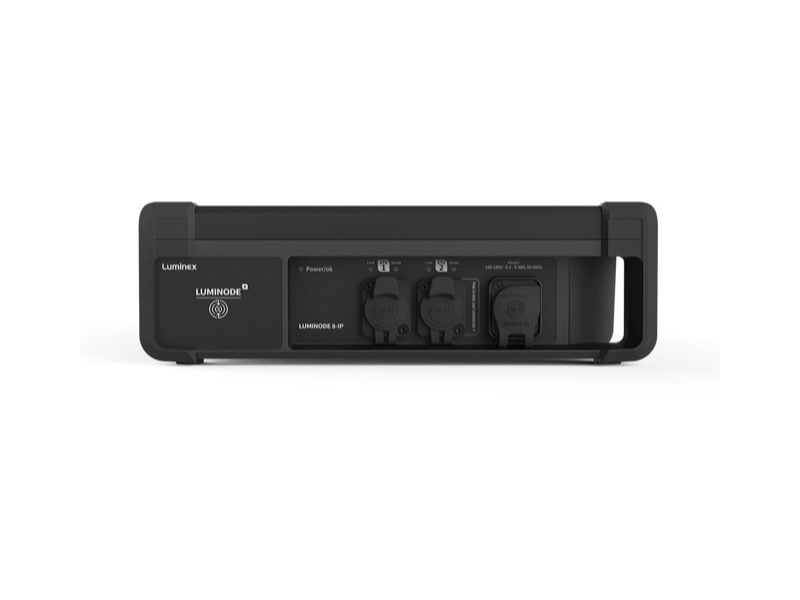

- 2 ports Ethernet sur embases EtherCon TOP Neutrik (en face avant)
- Auto crossover : utilisation indifférenciée de câbles réseau droits ou croisés

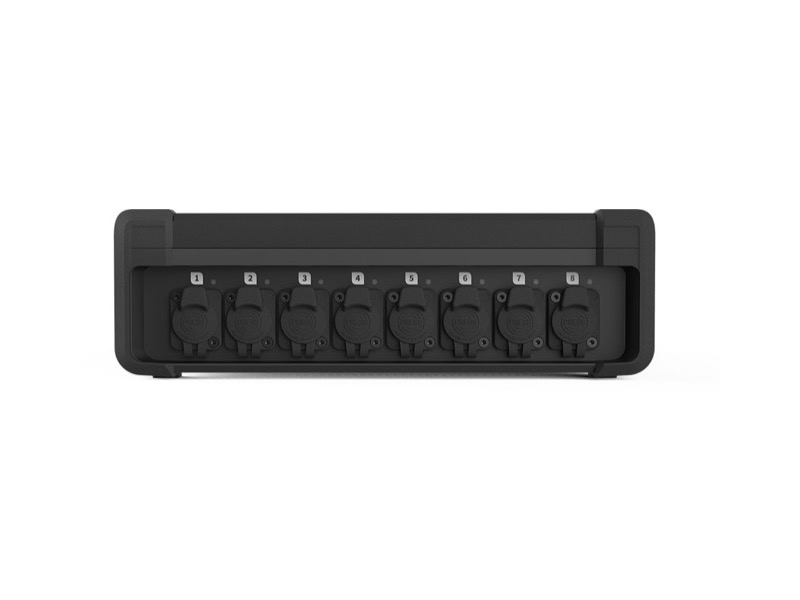

- 8 x ports DMX / RDM sur embases XLR 5 femelles TOP Neutrik
- Chaque port DMX peut être utilisé en entrée ou en sortie
- Isolation optique et galvanique de chaque port DMX

ÉLECTRIQUE
- Alimentation sur embases powerCON TRUE1 TOP In / Out Neutrik ou en PoE
- Alimentation électrique : 100 – 240 VAC / 50 – 60 Hz
- Consommation électrique max : 13 W
- PoE IEEE 802.3af (Class 0)

HARDWARE
- Fabrication en alliage d’aluminium IP65
- Bumpers caoutchouc pour protection et stackage
- 3 inserts M10 pour installation sur les structures
- Puce NFC intégrée pour configuration via Smartphones (iOS et Androïd), même lorsque le switch n’est pas alimenté
- LEDs RGB indicatrices d’état des ports Ethernet : activité, lien, groupement
- LEDs RGB indicatrices d’état des ports DMX : DMX, RDM

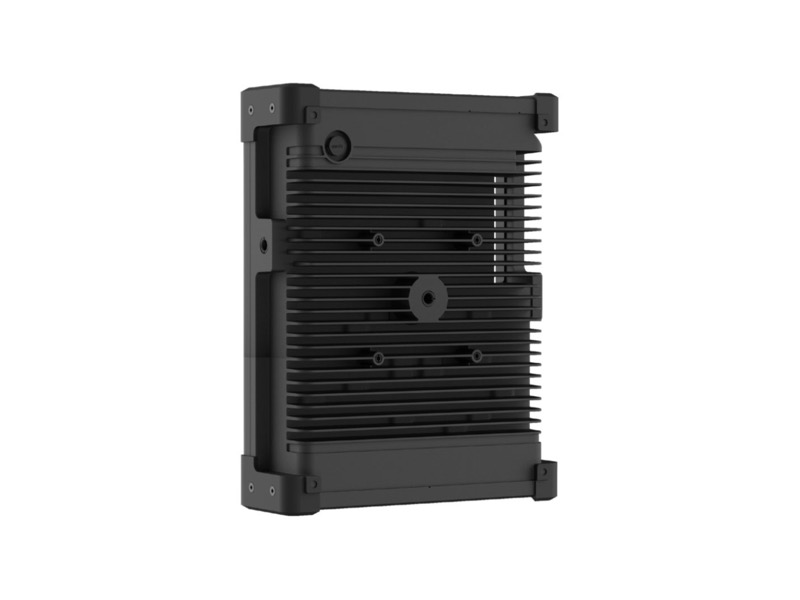

- Refroidissement silencieux par convection naturelle (pas de ventilateur)
- Température de fonctionnement : de + 20 à + 60 °C
- Température de stockage : de - 40 à + 70 °C
- Taux d’humidité accepté : 5 à 95 % (sans condensation)
- Dimensions : 281 x 358 x 90 mm
- Standard VESA 100
- Poids : 7,2 kg
- Fabriqué en Belgique chez Luminex
- Garantie constructeur 2 ans
